Часто при работе с электротехникой возникает необходимость зафиксировать и закрепить тот или иной прибор в каком-то определенном положении. В подобных ситуациях одними лишь подручными средствами не обойтись. Понадобится такой специальный аксессуар, как DIN рейка 19.
Почему нужна DIN-рейка?
Сегодня большая часть электронной аппаратуры предусматривает использование данного типа реек. Например, без аксессуара не обходится установка электрических щитков. Рейки в таком случае выполняют роль крепежа.
Электросчетчики и другая коммутационная аппаратура имеет готовые крепления, позволяющие надежно зафиксировать ее на рейке. Например, на крепежах данного вида можно закрепить:
• модульный автоматический выключатель; • пускатель; • клеммы; • счетчик; • устройство дифференциального тока; • реле и т.д.
DIN рейки присутствуют в каждом доме или учреждении, а в свое время удобство использования такого крепежа привело к стандартизации габаритов аппаратуры.

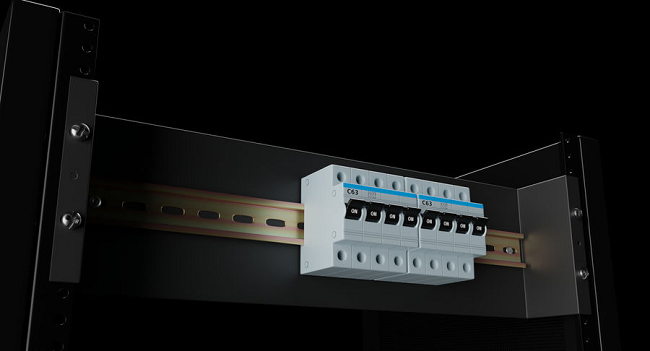

Установка электрооборудования на DIN-рейку
Рейка имеет отогнутые края, предусмотренные специально для удерживания аппаратуры. Отверстия продолговатой формы на основании DIN 19 — перфорация для монтажа самого аксессуара.
Для закрепления рейки достаточно проделать два горизонтальных отверстия на одной линии ровной плоской поверхности. Например, задней стенки щитка.
Непосредственно электрический прибор, который необходимо закрепить, монтируется на рейку. Более того, устройств может быть более одного — столько, на сколько хватит места.
Аппаратура, предполагающая крепление на DIN рейку имеет 2 или 4 специальных зажима на основании или с тыльной стороны. Два верхних неподвижны, они просто ставятся на край рейки. Нижние же зажимы оттягиваются (можно сделать это с помощью плоской отвертки). Таким образом, когда прибор прижимают к рейке, нижние зажимы возвращаются в первоначальное положение простым нажатием или под действием пружины. Чтобы снять аппарат, нужно снова отодвинуть подвижные элементы.
Важно: чтобы после установки устройств они не смещались из-за натяжения проводов, применяйте специальные фиксаторы для DIN-реек.
Использование DIN-реек 19 не только позволит поддерживать порядок в области нахождения электроприборов, но также облегчит последующий монтаж или демонтаж, ведь с ДИН-рейкой это займет считанные минуты.
