Электроизмерительные приборы, знать которые необходимо всем
Тем, кто хоть мало-мальски знаком с электроникой «изнутри», рано или поздно приходилось иметь дело с электроизмерительными приборами, будь то анализаторы спектра, осциллографы или другие аппараты. Тем, кто еще не сталкивался с такой необходимостью, будет полезно узнать подробнее об этих приборах.
Осциллографы
Осциллографы — одни из самых незаменимых (после мультиметра) в радиоэлектронике приборов. Они замеряют конкретное напряжение, а также анализируют его форму. Ни один из приборов помимо осциллографа не может совершать данные операции. На практике этот аппарат применяется для точной локализации неисправностей в схемах для того, чтобы как можно скорее принять меры по их устранению.
Описание

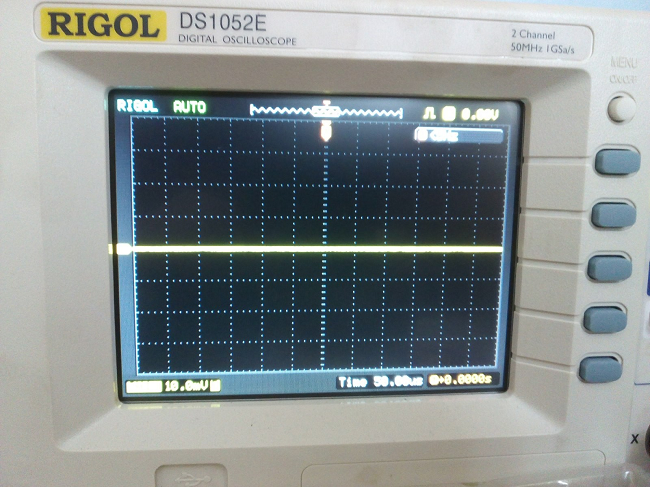

Не вдаваясь в лишние подробности, рассмотрим прибор поверхностно, кратко разобрав его функции. Главная часть осциллографа, с которой нам и придется работать — «клетчатый» экран. Квадраты, разделяющие поле, можно регулировать самостоятельно, задавая нужные настройки. На экране отображаются импульсы.
При отображении в поле зрения импульса информацию следует считывать так: количество клеток расположенных вдоль нижней и до верхней границы импульса — это и есть напряжение сигнала.
Клетки, расположенные по горизонтали, в свою очередь, отвечают за показатель времени. Для расчета частоты импульса достаточно знать временной промежуток единичного колебания.
Виды осциллографов

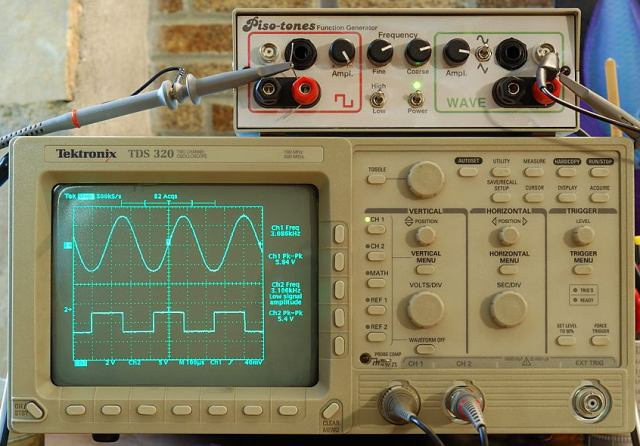

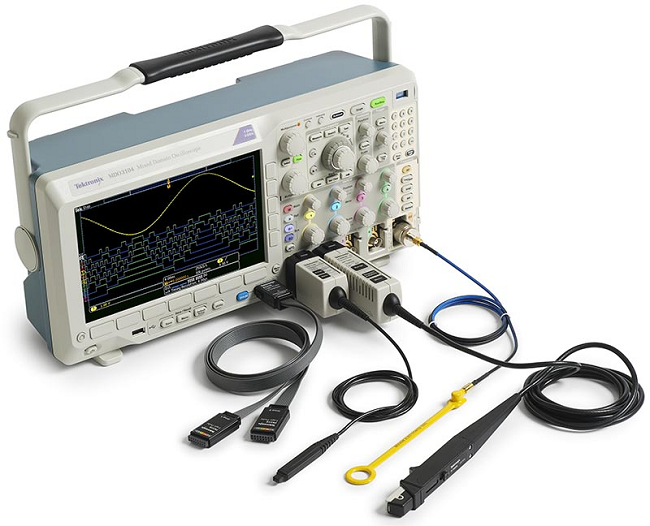

Существует несколько вариаций данного прибора. В зависимости от модели, аппарат может быть оснащен одним, двумя, тремя и более сигнальными входами. Такая особенность конкретного прибора позволяет ему обрабатывать одновременно несколько сигналов, а также сравнивать их между собой.
Самые простые осциллографы имеют всего одним сигнальным и одним «земляным» щупом.
Анализаторы спектра
Функции анализаторов спектра в принципе близки к таковым у осциллографа, однако этот прибор несколько проще. В отличие от осциллографа он работает не во временной области, а в частотной. И хотя считается, осциллограф больше подойдет для серьезных предприятий, а анализатор спектра для более «бытовых» случаев, на практике подтверждается, что каждый прибор имеет свои особенности и решает определенные задачи, поэтому незаменим.
Сфера применения
Пусть сложные термины не сбивают с толку. Оба описанных прибора широко применяются в:
