Сегодня оптоволокно применяется для передачи сигнала наравне с металлическим кабелем. ОВ выигрывает по многим показателям, однако работа с ним требует использования специального оборудования и инструментов. Например, для сварки кабелей применяется cварочный аппарат для оптоволокна KIWI MAX 100.
Особенности сварки оптоволокна
Для соединения двух концов волокна прибегают к воздействию высоких температур. Это типичный процесс сварки. Однако в данном случае, необходимо соединить между собой тонкие волокна, находящиеся внутри каждого кабеля. Для этого применяют специальное оборудование.
Этапы сварки
Процесс спайки состоит из нескольких этапов.
Снятие оболочки
Прежде, чем приступить к сварке, необходимо снять с кабеля оболочку. Для этого удобно использовать специальный инструмент - стриппер буферного слоя. Он позволяет сделать аккуратный надрез, а далее оболочка снимается очень легко.
Важно: необходимо следить за тем, чтобы ни инструмент, ни пальцы не коснулись волокон.
Подготовка волокон к сварке
Оголенные волокна обезжиривают, обрабатывая их специальным составом. Чаще всего для этого используется дегидрированный спирт, нанесенный на безворсовую салфетку.
Кончики волокна необходимо сколоть, при этом следует избегать непосредственного контакта с ними. Поэтому, для обработки проводов используют специальный инструмент. Современные скалыватели универсальны, они подходят для любых типов волокон. После этого на конец каждого провода надевают термоусаживаемые гильзы.

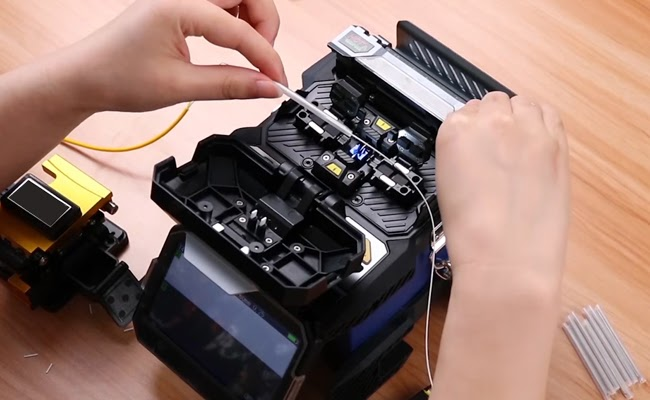

Установка волокон в аппарат
Волокна в аппарат необходимо установить вручную. После этого необходимо произвести юстировку - задать точное положение проводов. Сварочный аппарат для оптоволокна KIWI 6190 выравнивает волокна с помощью V- канавок, благодаря чему процесс спайки всегда проходит с минимальными потерями.
Сварка
При использовании автоматических аппаратов процесс сваривания запускается нажатием одной кнопки. Кончики волокон плавятся в результате нагревания их электрической дугой. Затем кабели соединяются и снова подвергаются воздействию высокой температуры для снятия механического напряжения.
Контроль качества
Контроль за качеством выполнения сварки аппарат проводит автоматически, выводя данные на экран. По желанию отдельные параметры можно откорректировать.
Современные сварочные аппараты KIWI просты в работе и обслуживании. Это надежные приборы, которые, при надлежащем уходе, будут работать в течение длительного времени без сбоев.
Компания «Концепт-технологии» предоставляет выгодные цены на сварочное оборудование и возможность предварительного тестирования аппарата в московском офисе.
