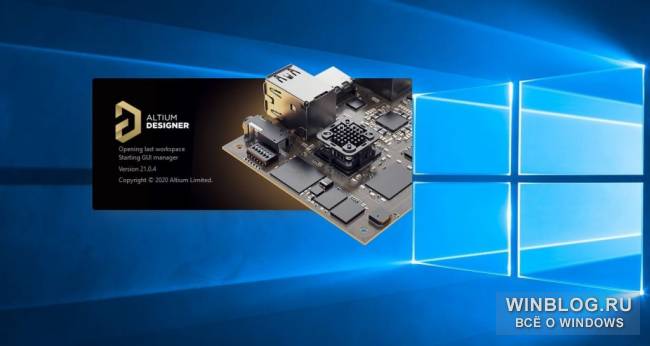

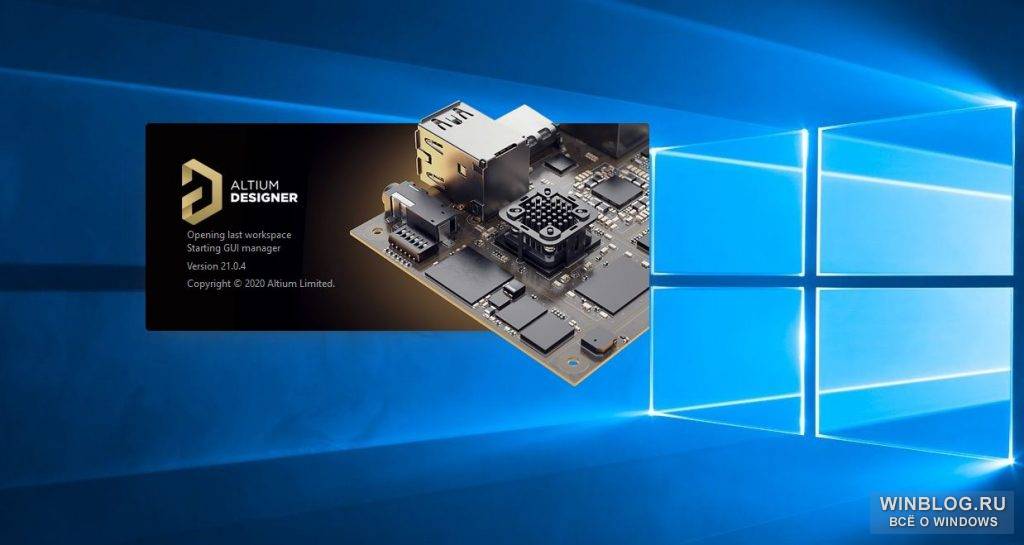

Altium Designer 21: изучение и использование в работе
Altium Designer – инновационная и универсальная САПР, которую используют в работе тысячи профессиональных проектировщиков. В каждой версии улучшается функционал и интерфейс, а сама система работает стабильнее и быстрее. Если вы еще не работали с программой, то самое время познакомиться с самой свежей версией на сегодняшний день, Altium Designer 21. Расскажем, что нужно знать пользователю для создания платы в Altium Designer и какими возможностями обладает релиз этого года.
С чего начать изучение Altium Designer 21
Работа в программе начинается с установки дистрибутива, активации лицензии и настройки рабочего пространства. В «Альтиум» продуманный и удобный интерфейс, а меню, панель инструментов и горячие клавиши легко настроить под свои нужды. Все инструменты находятся в одной среде, и вам не нужно скачивать дополнительные надстройки, плагины, дополнения.
Несколько нюансов для тех, кто только знакомится с продуктом:
Если выполняете проект в первый раз, начните с пошаговых уроков, чтобы уловить и понять последовательность действий.
Для каждого элемента есть подробная справочная информация, достаточно навести курсор на объект, диалоговое окно, панель инструментов.
В программе есть несколько встроенных редакторов, и в каждом свой набор панелей, меню, инструментарий. Панели можно перемещать или делать «плавающими».
Новичку будет сложно самому создавать библиотеки, поэтому лучше воспользоваться готовыми наборами или загружать новые.
Купить Altium Designer для вашего бизнеса поможет компания «ГлавКон» – один из немногих официальных поставщиков продукции «Альтиум» в России.
Для программного продукта существует много обучающих материалов на русском языке: уроков, видеолекций, книг, руководств. Азам работы в программе за несколько дней реально научить не сильно опытных пользователей.
Возможности Altium Designer
Применять функционал «Альтиум» можно практически в любой отрасли, где требуются печатные платы электронных устройств. Программа позволяет смоделировать и передать в производство плату любой сложности, например, гибко-жесткую или многослойную (до 20 слоев).
Вот лишь некоторые возможности, которые пригодятся в разработке плат:
Управление компонентами. Каждый компонент представляет собой сводную модель, включающую УГО, посадочное место, 3D-модель. Компоненты можно добавлять и размещать на плате, удалять, создавать с нуля, а также объединять в библиотеки.
Контур платы. При создании нового проекта вам нужно задать форму (или контур) платы. По умолчанию размер равен 6x4 дюйма. Таким образом вы устанавливаете границы платы – это необходимо при разделении платы на несколько регионов, разделения экранных слоев и расчета краев.
Установка правил проектирования. Проводится проверка на соответствие заранее заданным правилам. Это необходимо, чтобы исключить ошибку на стадии трассировки или перемещения компонентов. В версии 21 правила можно задать для каждого отдельного объекта в проекте. Такой подход повышает интерактивность при взаимодействии между редактором схемы и платы.
Переход от 2D-формата в трехмерный. Чтобы обнаружить возможные ошибки, лучше перевести плату в режим 3D-модели. Внести корректировки можно мгновенно, а затем вернуться к редактированию.
Трассировка платы. Эта опция, суть которой в создании множества цепей или соединений, помогает грамотно сконструировать печатный узел.
Это лишь малая часть функционала AD – чтобы изучить все аспекты, понадобится время и мотивация. Но уже начав создавать плату электронного устройства, вы поймете, насколько удобен принцип сквозного проектирования, где все этапы выполняются друг за другом, в единой среде и с прочными набором инструментов.
