Использование Монитора ресурсов (Resource Monitor): центральный процессор
В первой из цикла статей о Использование Монитора ресурсов: дисковая подсистема я рассказывал, как использовать этот инструмент для оценки состояния критически важных серверов под управлением Windows. В этой статье речь пойдет о различных показателях, касающихся центрального процессора. Я расскажу о назначении графиков, представленных в Мониторе ресурсов на вкладке «ЦП» (CPU), и вкратце объясню, как пользоваться полученными сведениями.
Для удобства рассмотрения мы будем использовать скриншот Монитора ресурсов (рис. A), запущенного на производственном сервере под управлением Windows Server 2008 R2. На этом сервере установлен Exchange Server 2010 со всеми ролями. Как и все другие наши серверы, этот работает в виртуальной машине на базе VMware vSphere 4.1 и располагает четырьмя виртуальными процессорами. Этот скриншот был сделан в тот период, когда нагрузка на сервер была совсем не высока.

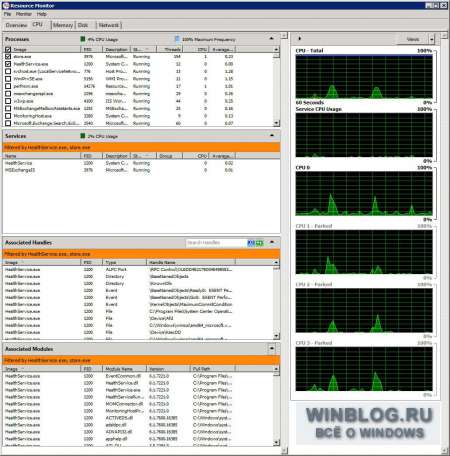

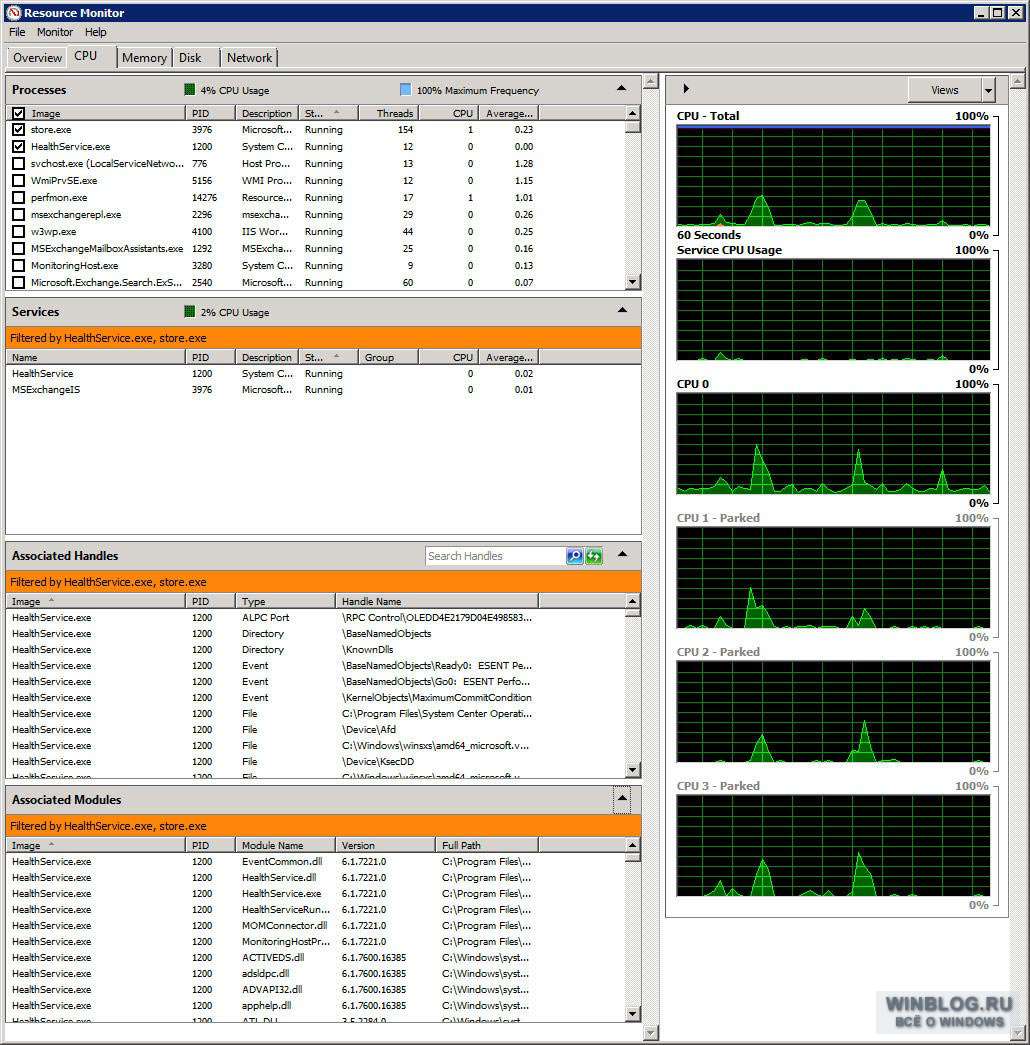

Рисунок A. Монитор ресурсов в Windows Server 2008 R2, вкладка «ЦП» (нажмите на изображении для увеличения).
Начнем с общего обзора консоли. Большую часть окна занимают статистические показатели, о которых я подробно расскажу ниже. Я не буду повторяться: если показатель присутствует в нескольких местах, я упомяну его только в первый раз.
Процессы
В разделе «Процессы» (Processes) перечислены все запущенные процессы, использующие ресурсы центрального процессора. В списке показано имя исполняемого файла и ряд связанных с ним статистических показателей.
• «Образ» (Image) – имя исполняемого файла. Это имя процесса, использующего ресурсы ЦП. • «ИД процесса» (PID) – идентификатор процесса. Может пригодиться для управления процессами с использованием других утилит или для поиска процессов в Диспетчере задач (Task Manager). • «Описание» (Description) – короткое описание, объясняющее назначение процесса. • «Состояние» (Status) – состояние выполнения процесса: чаще всего «Выполняется» (Running), иногда – «Прерван» (Terminated), если процесс больше не выполняется. • «Потоки» (Threads) – количество активных потоков. Поток – это единица обработки. • «ЦП» (CPU) – текущий процент загрузки ЦП процессом, другими словами, сколько ресурсов процессора выделено данному процессу. • «Среднее для ЦП» (Average CPU) – среднее потребление ресурсов ЦП процессом за последние 60 секунд. Этот показатель позволяет оценить состояние системы за последнюю минуту и в данный момент.
Раздел «Процессы» очень полезен для диагностики – он позволяет быстро оценить текущее состояние системы. Еще один вариант применения – нажать на зависшем процессе правой кнопкой мыши и выбрать опцию «Анализ цепочки ожидания» (Analyze Wait Chain, рис. B). По результатам анализа выводится отчет (рис. C).
Рисунок B. Диагностика проблем, связанных с процессом.
Рисунок C. Результаты анализа (нажмите на изображении для увеличения).
Службы
В разделе «Службы» (Services) перечислены все запущенные службы. На рис. A, как можно заметить, перечислены только службы, связанные с двумя выделенными процессами. Это позволяет отследить взаимосвязи процессов и служб, что может пригодиться при диагностике. Кроме того, на любой службе можно нажать правой кнопкой мыши для остановки или перезапуска.
• «Группа» (Group) – группа, к которой принадлежит служба. Некоторые службы работают вместе в группах.

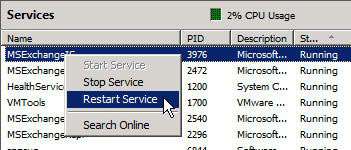

Рисунок D. Управление службами в Мониторе ресурсов.
Связанные дескрипторы
Возникала ли у вас хоть раз потребность выяснить, каким процессом открыт файл? Раздел Монитора ресурсов «Связанные дескрипторы» (Associated Handles) предназначен как раз для этого. Дескрипторы – это указатели, которые ссылаются на файлы, ключи реестра, каталоги и т. д.
В поле «Поиск дескриптора» (Search Handles) введите имя файла или путь – и получите список процессов, его использующих. Это особенно удобно при работе со службами, использующими множество файлов, например, svchost. На рис. E показано, как данная функция помогает проредить массу процессов svchost. В этой таблице можно нажать правой кнопкой мыши на любом файле svchost и завершить данный конкретный процесс.
• «Тип» (Type) – тип дескриптора. О типах дескрипторов подробно рассказывается в статье Марка Руссиновича (Mark Russinovich) на сайте TechNet. • «Имя дескриптора» (Handle Name) – имя дескриптора, связанного с выбранным процессом. Имя можно использовать для поиска связанных файлов или ключей реестра.

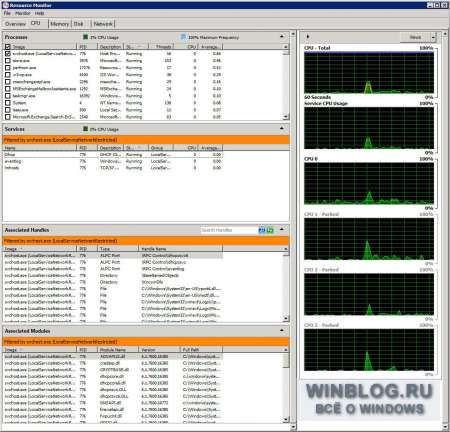

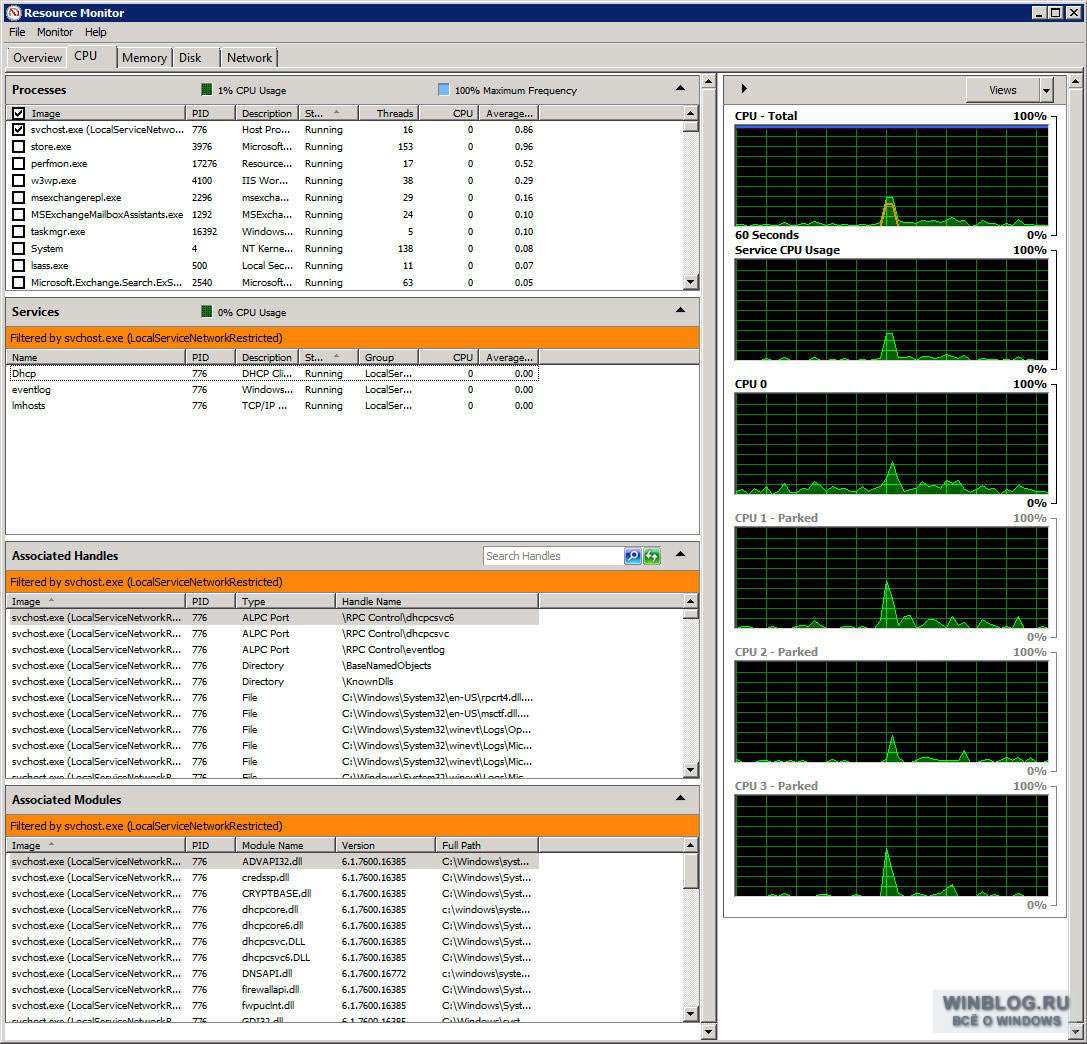

Рисунок E. Список всех процессов (нажмите на изображении для увеличения).
Связанные модули
Модули – это вспомогательные файлы или программы, например, библиотеки DLL, используемые процессами для выполнения своих задач. Информация из раздела «Связанные модули» (Associated modules) может пригодиться для более глубокого анализа потенциальных проблем, связанных со снижением производительности.
• «Имя модуля» (Module name) – имя модуля, загруженного выбранными процессами. • «Версия» (Version) – версия файла для соответствующего модуля. • «Полный путь» (Full Path) – полный путь к используемому модулю.
Графики
В правой части окна расположены графики, представляющие различные показатели производительности центрального процессора.
• «ЦП – Всего» (CPU – Total) – отображает два показателя, представленные синими прямыми и зеленой кривой. Синяя прямая показывает общую вычислительную мощность процессора (частоту ЦП), доступную системе, а зеленая кривая – текущее использование этих ресурсов. Монитор ресурсов доступен в разных версиях Windows, и многие современные компьютеры оснащаются процессорами, которые способны снижать собственную частоту для экономии энергии и уменьшения температуры. При таком снижении частоты ЦП синяя прямая опускается, а зеленая кривая корректируется в соответствии с новыми условиями. • «Использование ЦП службами» (Service CPU usage) – показывает, сколько ресурсов ЦП выделено фоновым службам и процессам. • «ЦП 0 – ЦП 3» (CPU 0 – CPU 3) – показывает, сколько ресурсов каждого ядра процессора используется. Некоторые ЦП обозначены как припаркованные (Parked) – это значит, что они временно отключены, поскольку для них пока нет работы. Скриншоты для этой статьи были сделаны в нерабочее время на каникулах, так что наш Exchange к тому моменту пару месяцев простаивал.
В заключение
Вкладка «ЦП» в Мониторе ресурсов предоставляет массу полезной информации о ключевых показателях производительности центрального процессора.
